Elektro značky ve výkresech: kompletní přehled symbolů pro elektroinstalaci
Elektro značky ve výkresech jsou standardizované grafické symboly, které umožňují jednoznačné čtení projektové dokumentace elektroinstalace. Ať už plánujete stavbu rodinného domu, rekonstrukci bytu nebo jen chcete porozumět výkresům od projektanta, znalost těchto značek je nezbytná. V tomto článku najdete kompletní přehled nejpoužívanějších elektrotechnických značek podle platných norem.
Proč jsou elektro značky ve výkresech důležité
Elektrotechnická dokumentace používá standardizované značky z několika zásadních důvodů. Především zajišťují jednotnou komunikaci mezi projektanty, elektrikáři a stavebními firmami. Výkres s elektro značkami dokáže přečíst odborník kdekoli na světě, protože symboly vycházejí z mezinárodních norem IEC.

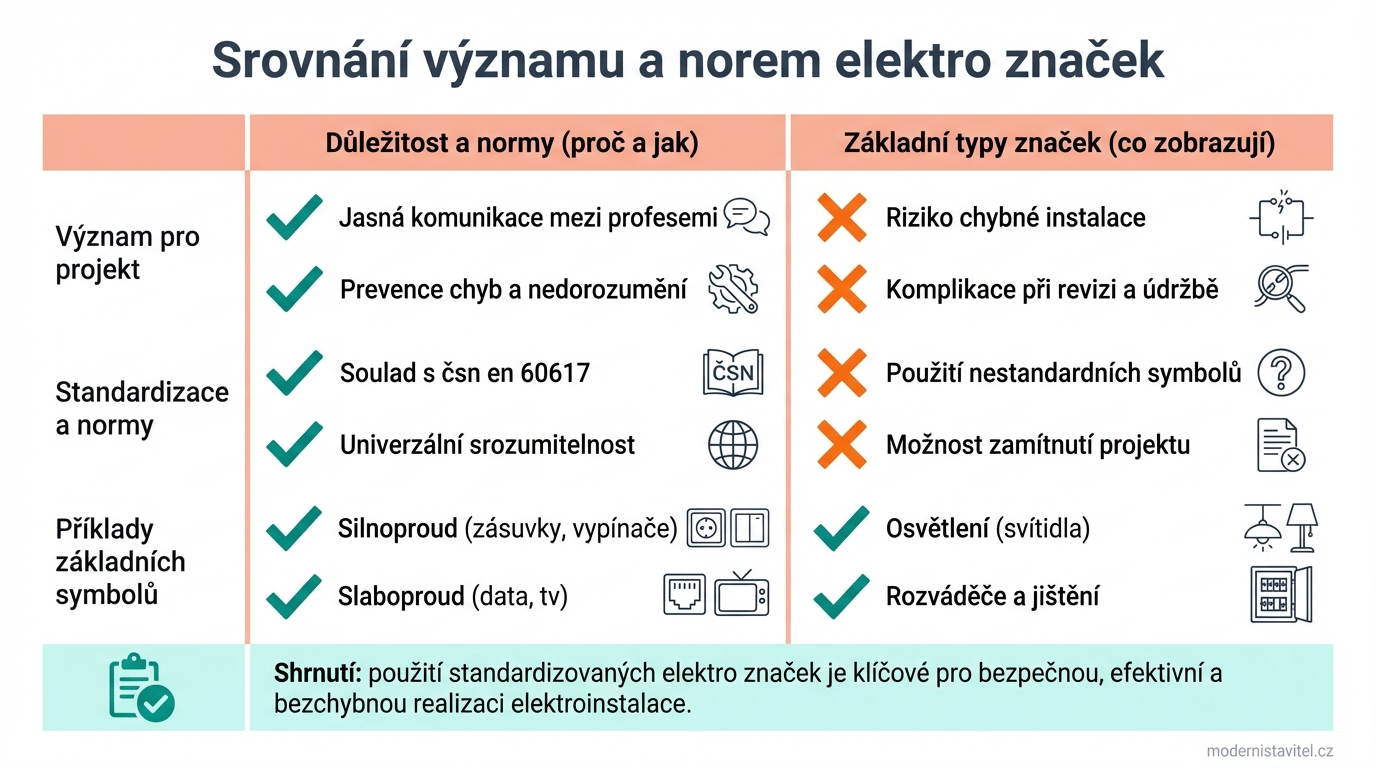

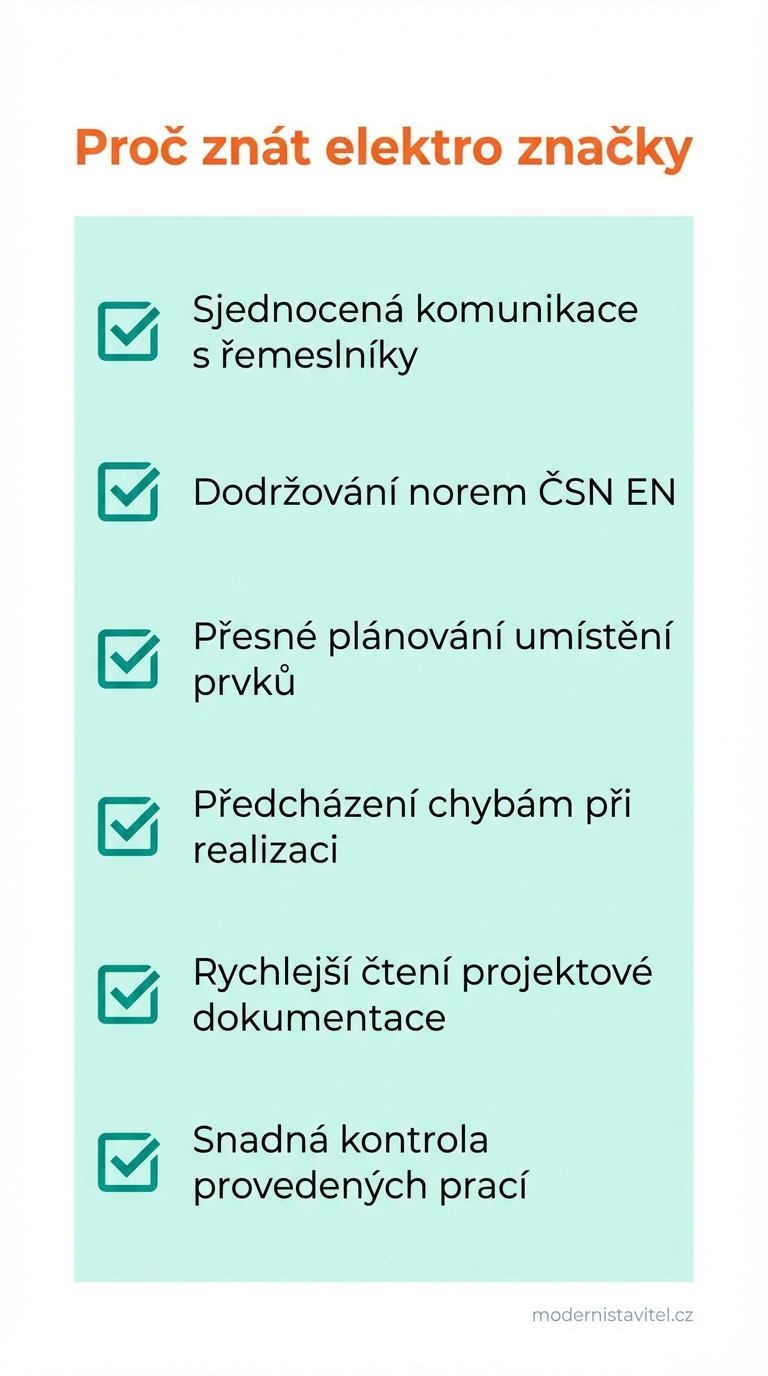

Pro stavebníka či investora je znalost základních elektro značek praktická zejména při:
- Kontrole projektové dokumentace před zahájením stavby
- Plánování rozmístění zásuvek, vypínačů a svítidel
- Komunikaci s elektrikářem při realizaci nebo změnách
- Přebírání dokončené elektroinstalace a její kontrole
Normy pro elektrotechnické značky
Grafické značky pro elektrotechnické výkresy byly původně obsaženy v souboru norem ČSN EN 60617 (01 3390), který sestával ze třinácti částí. Tento soubor byl v roce 2005 zrušen a nahrazen elektronickou databází IEC 60617DB.
Aktuální normativní rámec
V současnosti platí pro kreslení elektrotechnických schémat tyto normy:
| Norma | Název | Obsah |
|---|---|---|
| ČSN ISO 14617 | Grafické značky pro schémata | 15 částí pokrývající všechny typy značek |
| ČSN 01 3107 | Technické výkresy – Elektrotechnika | Pravidla pro tvorbu dokumentů |
| IEC 60617DB | Databáze grafických značek | Elektronická databáze s 1755 značkami |
| TNI 01 3760 | Databáze grafických značek | Pomocná informace pro práci s databázemi |
Databáze IEC 60617DB je přístupná na webových stránkách IEC za licenční poplatek. Výběr značek ve formátu PDF je však dostupný zdarma prostřednictvím České agentury pro standardizaci.
Pravidla pro kreslení značek
Při tvorbě elektrotechnických značek se dodržují tato pravidla:
- Značky se kreslí v mřížce s modulem M (standardně 2,5 mm)
- Čáry spojů ke značce se kryjí s čárami mřížky
- Spoje končí v průsečíku čar rastru
- Pro půdorysná schémata se používá modul M = 50
Základní elektro značky pro půdorysné výkresy

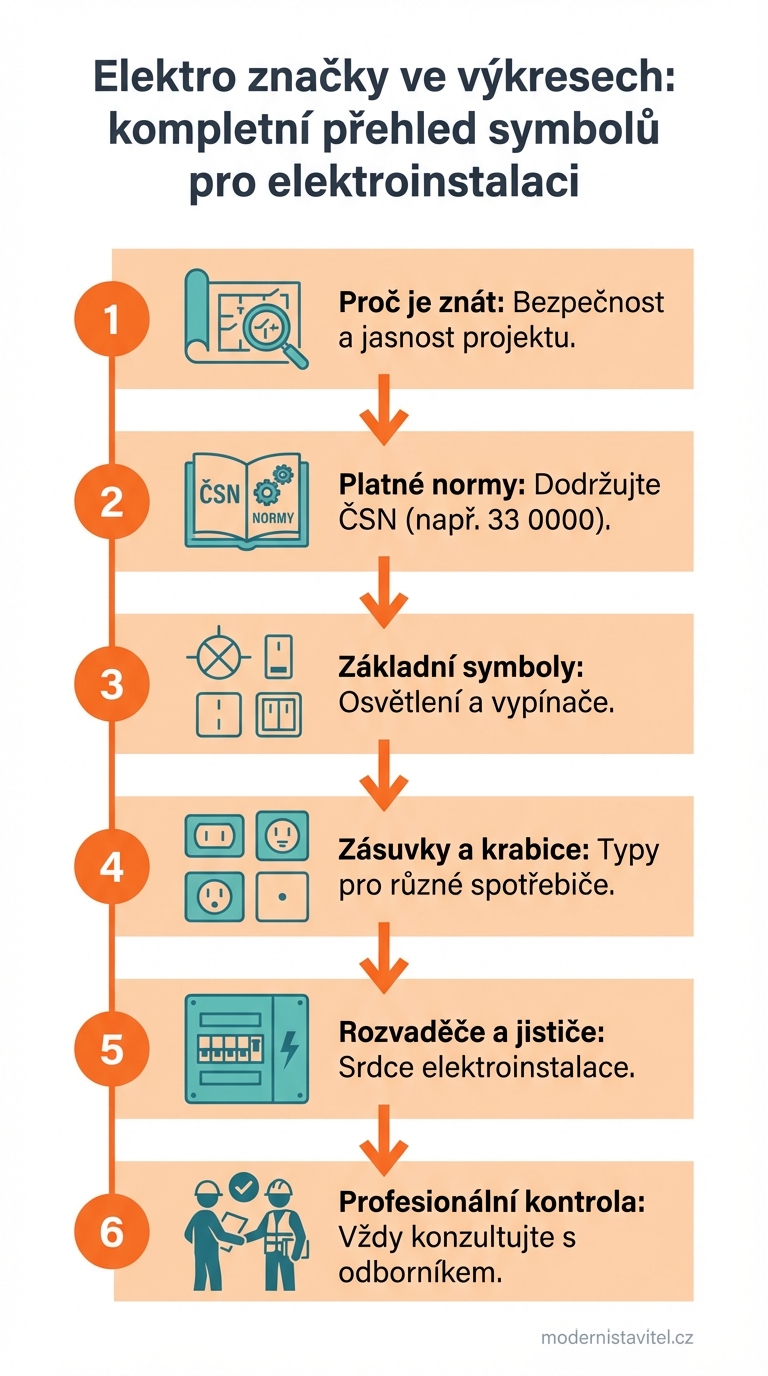

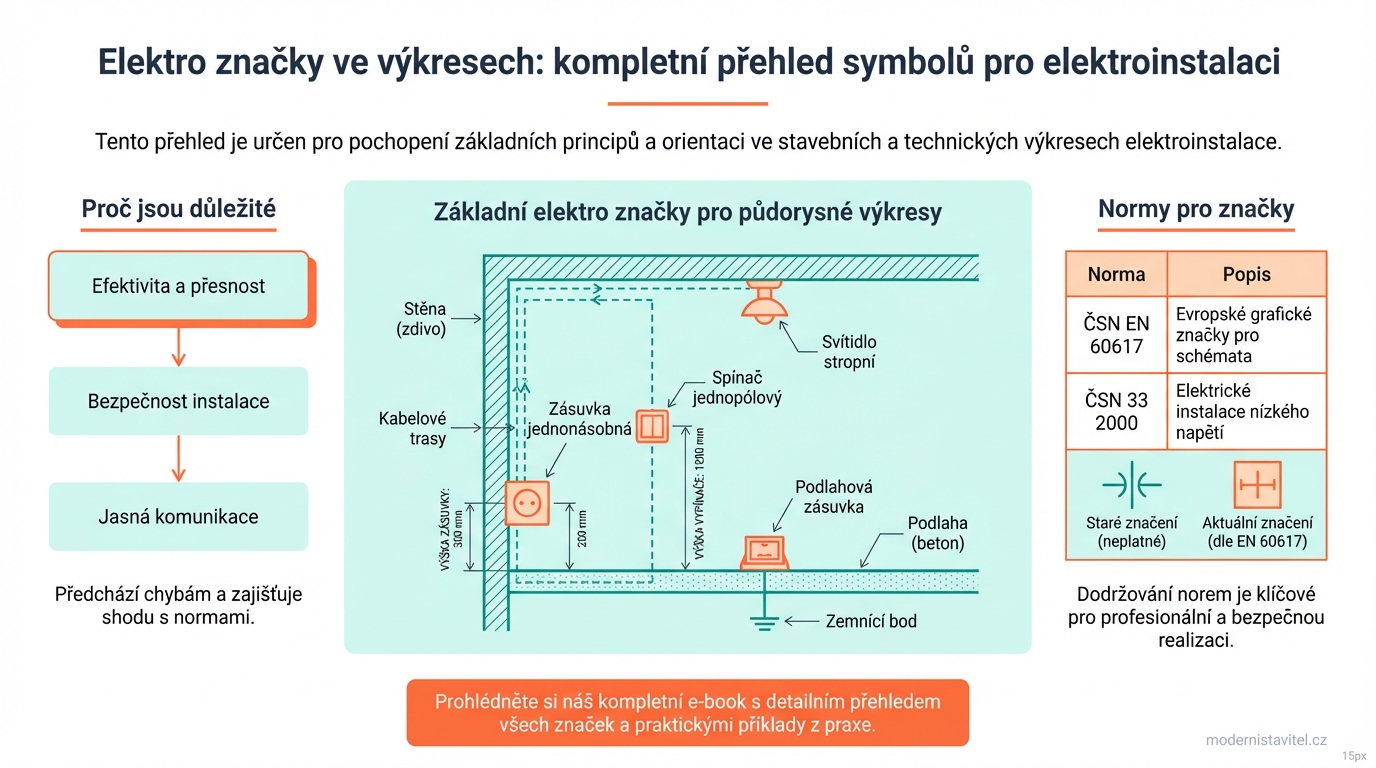

Půdorysné výkresy elektroinstalace zobrazují rozmístění elektrických prvků v jednotlivých místnostech. Následující tabulky obsahují nejběžnější značky, se kterými se setkáte v projektové dokumentaci rodinného domu nebo bytu.
Značky pro zásuvky
Zásuvky patří k nejčastěji používaným prvkům elektroinstalace. Jejich značky rozlišují typ, počet a způsob montáže.
| Značka | Popis | Použití |
|---|---|---|
| Půlkruh | Jednoduchá zásuvka | Běžná zásuvka 230 V |
| Půlkruh se svislou čarou | Zásuvka s ochranným kolíkem | Standardní zásuvka v ČR |
| Dva půlkruhy vedle sebe | Dvojzásuvka | Kuchyně, obývací pokoj |
| Půlkruh s číslem | Zásuvkový okruh | Číslo označuje počet zásuvek |
| Půlkruh s šikmou čarou | Zásuvka zapuštěná | Montáž pod omítku |
| Půlkruh bez šikmé čáry | Zásuvka nástěnná | Montáž na povrch |
Značky pro vypínače a spínače
Vypínače se v projektové dokumentaci označují podle jejich funkce a řazení. Správné pochopení těchto značek je klíčové pro funkční ovládání osvětlení.
| Řazení | Značka | Název | Použití |
|---|---|---|---|
| 1 | Kruh s jednou čarou | Jednopólový vypínač | Jeden okruh z jednoho místa |
| 2 | Kruh se dvěma čarami | Sériový přepínač | Dva okruhy z jednoho místa |
| 5 | Kruh se dvěma čarami | Dvojitý vypínač | Dva nezávislé okruhy |
| 6 | Kruh s úhlopříčkou | Střídavý přepínač | Jeden okruh ze dvou míst |
| 6+6 | Dva kruhy s úhlopříčkou | Dvojitý střídavý | Dva okruhy ze dvou míst |
| 7 | Kruh s křížem | Křížový přepínač | Jeden okruh ze tří a více míst |
Řazení č. 1 se používá pro jednoduché spínání jednoho světelného okruhu, například v ložnici nebo koupelně.
Řazení č. 5 (sériový vypínač) umožňuje jedním dvojitým vypínačem ovládat dva světelné okruhy. Typické použití je v koupelně pro stropní světlo a osvětlení zrcadla.
Řazení č. 6 (střídavý přepínač) se instaluje na chodbách a schodištích, kde je potřeba ovládat světlo ze dvou míst.
Řazení č. 7 (křížový přepínač) doplňuje střídavé přepínače tam, kde je nutné ovládání ze třech nebo více míst.
Značky pro svítidla a světelné vývody
Značky svítidel rozlišují typ osvětlení, způsob montáže a počet světelných zdrojů.
| Značka | Popis | Příklad použití |
|---|---|---|
| Kruh s křížem | Světelný vývod stropní | Příprava pro lustr |
| Kruh s tečkou | Bodové svítidlo | Podhledová světla |
| Obdélník | Zářivkové svítidlo | Kuchyňská linka, garáž |
| Kruh se šipkou | Nástěnné svítidlo | Koupelna, chodba |
| Trojúhelník | Nouzové osvětlení | Únikové cesty |
Značky pro rozvaděče a jištění
Rozvaděče a jisticí prvky tvoří základ každé elektroinstalace. V projektové dokumentaci se označují specifickými symboly.
| Značka | Prvek | Funkce |
|---|---|---|
| Obdélník s příčkami | Rozvaděč | Hlavní nebo podružný rozvaděč |
| Obdélník s číslem | Jistič | Číslo udává jmenovitý proud |
| Obdélník s vlnovkou | Proudový chránič | Ochrana před úrazem |
| Obdélník s bleskem | Svodič přepětí | Ochrana před přepětím |
Typy elektrotechnických výkresů
Projektová dokumentace elektroinstalace se skládá z několika typů výkresů, z nichž každý slouží jinému účelu a obsahuje specifické informace.
Situační schéma (půdorysné)
Situační schéma zobrazuje rozmístění elektrických prvků v půdorysu budovy. Kreslí se v měřítku stavebních výkresů (obvykle 1:50 nebo 1:100). Obsahuje polohu zásuvek, vypínačů, svítidel, rozvaděčů a trasy vedení.
Liniové schéma
Liniové schéma znázorňuje jednotlivé elektrické okruhy od rozvaděče k jednotlivým spotřebičům. Nezobrazuje skutečnou polohu prvků, ale logickou strukturu zapojení. Používá se pro pochopení funkce jednotlivých obvodů.
Schéma zapojení rozvaděče
Detailní výkres vnitřního uspořádání rozvaděče. Zobrazuje rozmístění jističů, proudových chráničů, svodičů přepětí a dalších přístrojů. Obsahuje také propojení mezi přístroji a označení jednotlivých okruhů.
Schéma elektrických obvodů
Podrobné schéma zapojení jednotlivých prvků v obvodu. Používá se především pro složitější instalace nebo speciální obvody (například ovládání žaluzií, automatizace).
Značky pro speciální instalace
Moderní elektroinstalace zahrnuje kromě silnoproudých rozvodů také slaboproudé systémy a speciální instalace.
Datové a telekomunikační rozvody
| Značka | Prvek | Použití |
|---|---|---|
| Čtverec s T | Telefonní zásuvka | Pevná linka |
| Čtverec s D | Datová zásuvka | Ethernet, LAN |
| Čtverec s TV | Anténní zásuvka | Televizní signál |
| Čtverec s W | Wi-Fi přístupový bod | Bezdrátová síť |
Zabezpečovací systémy
Následující tabulka poskytuje doplňující informace k tomuto tématu:
| Značka | Prvek | Funkce |
|---|---|---|
| Trojúhelník s křížem | Detektor pohybu | EZS, automatické osvětlení |
| Kruh s M | Magnetický kontakt | Zabezpečení dveří a oken |
| Obdélník s S | Siréna | Akustická signalizace |
| Čtverec s K | Klávesnice | Ovládání alarmu |
Elektrická požární signalizace (EPS)
Značky pro elektrickou požární signalizaci tvoří samostatnou kategorii, která podléhá specifickým normám. V projektové dokumentaci se setkáte s následujícími prvky:
| Značka | Prvek | Funkce |
|---|---|---|
| Kruh s D | Detektor kouře | Detekce požáru |
| Kruh s T | Teplotní hlásič | Detekce vysoké teploty |
| Čtverec s tlačítkem | Tlačítkový hlásič | Ruční vyhlášení poplachu |
| Obdélník s ÚS | Ústředna EPS | Řídící jednotka systému |
Značky pro vedení a kabelové trasy
Elektrotechnické výkresy nezobrazují jen koncové prvky, ale také trasy vedení a způsob jejich provedení.
Typy vedení ve výkresech
| Značka | Typ vedení | Poznámka |
|---|---|---|
| Plná čára | Vedení pod omítkou | Nejčastější provedení |
| Čárkovaná čára | Vedení na povrchu | Lišty, trubky |
| Dvojitá čára | Kabelová trasa | Žlaby, parapetní kanály |
| Čára s vlnovkou | Vedení v zemi | Výkopové práce |
Čísla nebo písmena u vedení označují typ kabelu (například CYKY 3×1,5) a příslušnost k okruhu.
Jak číst elektrotechnický výkres
Při čtení výkresu elektroinstalace postupujte systematicky:
- Najděte legendu – každý výkres má obsahovat vysvětlivky použitých značek
- Identifikujte rozvaděč – je výchozím bodem všech okruhů
- Sledujte trasy vedení – čáry spojují jednotlivé prvky
- Všímejte si číslování – okruhy mají přiřazená čísla odpovídající jističům
- Kontrolujte výšky montáže – bývají uvedeny v poznámkách
Běžné výšky montáže elektrických prvků
| Prvek | Standardní výška | Poznámka |
|---|---|---|
| Vypínače | 90–120 cm | Od podlahy, u dveří |
| Zásuvky běžné | 30–40 cm | Od podlahy |
| Zásuvky kuchyň | 110–120 cm | Nad pracovní deskou |
| Zásuvky koupelna | min. 120 cm | Mimo zóny 0–2 |
Praktické tipy pro práci s elektro výkresy
Kontrola před realizací
Před zahájením elektroinstalačních prací zkontrolujte:
- Zda počet zásuvek v místnostech odpovídá vašim potřebám
- Umístění vypínačů u vstupů do místností
- Dostatek světelných vývodů
- Přítomnost zásuvek pro velké spotřebiče (sporák, sušička, myčka)
Změny v projektu
Pokud potřebujete provést změny oproti projektu:
- Konzultujte změny s projektantem elektro
- Nechte zakreslit změny do dokumentace
- Informujte elektrikáře o všech úpravách
- Zajistěte aktualizaci revizní zprávy
Časté chyby při čtení elektro značek
nejčastější chyby, kterých se stavebníci dopouštějí:
Záměna řazení vypínačů – rozdíl mezi řazením 5 a 6 je zásadní pro funkčnost osvětlení.
Přehlédnutí typu zásuvky – zásuvka pro sporák (třífázová) vypadá podobně jako běžná zásuvka, ale má jiné parametry.
Ignorování výšek montáže – standardní výšky jsou důležité pro pohodlné používání i bezpečnost.
Nerespektování ochranných zón – zejména v koupelně jsou přesně definované zóny, kde lze a nelze instalovat elektrické prvky.
FAQ – Často kladené otázky
Kde najdu přehled všech elektrotechnických značek?
Kompletní přehled značek obsahuje databáze IEC 60617DB provozovaná na webových stránkách Mezinárodní elektrotechnické komise (IEC). Výběr nejpoužívanějších značek ve formátu PDF zdarma poskytuje Česká agentura pro standardizaci (ČAS).
Jsou elektro značky ve všech zemích stejné?
Ano, elektrotechnické značky vycházejí z mezinárodních norem IEC a jsou harmonizované v rámci Evropy prostřednictvím norem EN. Drobné odlišnosti mohou existovat ve starších výkresech nebo specifických národních aplikacích.
Kdo smí provádět elektroinstalační práce?
Elektroinstalační práce smí provádět pouze osoba s odpovídající elektrotechnickou kvalifikací podle vyhlášky č. 50/1978 Sb. (případně její novely). Práce laika na elektroinstalaci jsou nejen zakázané, ale především životu nebezpečné.
Jak se označuje třífázová zásuvka ve výkresech?
Třífázová zásuvka se ve výkresech označuje podobně jako jednofázová, ale s doplňujícím označením napětí (400 V) nebo počtu pólů. V legendě výkresu by měl být tento typ zásuvky jednoznačně specifikován.
Musí mít každý výkres elektroinstalace legendu?
Ano, každý elektrotechnický výkres musí obsahovat legendu (vysvětlivky) použitých značek. Jde o základní požadavek technické dokumentace, který zajišťuje jednoznačné pochopení výkresu.
Jak dlouho platí projektová dokumentace elektroinstalace?
Projektová dokumentace elektroinstalace nemá formální dobu platnosti. Může však zastarat z hlediska norem a předpisů. Při realizaci po delší době od zpracování projektu je vhodné nechat dokumentaci zkontrolovat projektantem.
Co znamená zkratka HDO ve výkresech?
HDO znamená hromadné dálkové ovládání. Jde o systém, kterým distributor elektřiny spíná nízký tarif (obvykle pro vytápění nebo ohřev vody). Ve výkresech se HDO vyznačuje specifickou značkou a samostatným vedením od elektroměrového rozvaděče.
Software pro kreslení elektrotechnických výkresů
Pro tvorbu elektrotechnické dokumentace se používají specializované programy, které obsahují knihovny normalizovaných značek:
CAD programy – AutoCAD s nadstavbou pro elektro, EPLAN, ProfiCAD nebo SEE Electrical patří mezi nejpoužívanější nástroje. Obsahují kompletní databáze značek podle platných norem.
Jednoduché nástroje – pro základní nákresy postačí i programy jako Microsoft Visio nebo bezplatné alternativy. Je však nutné ověřit, že použité značky odpovídají normám.
Online nástroje – některé webové aplikace umožňují základní kreslení elektrotechnických schémat. Hodí se pro jednoduché náčrty, ale nenahrazují profesionální projektovou dokumentaci.
Související články
Témata, která vás mohou zajímat:
Závěr
Znalost elektro značek ve výkresech není jen doménou odborníků. Pro každého stavebníka nebo vlastníka nemovitosti je základní orientace v elektrotechnické dokumentaci praktickou dovedností. Umožňuje lépe komunikovat s projektanty a realizačními firmami, kontrolovat kvalitu provedené práce a plánovat případné úpravy elektroinstalace.
Při jakýchkoli pochybnostech o správnosti výkresu nebo realizace konzultujte situaci s autorizovaným projektantem elektro nebo revizním technikem. Elektroinstalace je záležitostí bezpečnosti a její podcenění může mít fatální následky.
Pamatujte, že projektová dokumentace elektroinstalace je důležitým dokumentem nejen pro realizaci, ale i pro budoucí údržbu a případné rozšíření elektrických rozvodů. Uchovávejte ji společně s revizní zprávou po celou dobu životnosti stavby.
Článek vychází z platných českých a evropských norem pro elektrotechnickou dokumentaci. Pro konkrétní projekty vždy konzultujte s autorizovaným projektantem.
