Topný kabel: Kompletní průvodce výběrem, instalací a použitím
Topné kabely představují univerzální řešení pro vytápění podlah, ochranu potrubí před zamrznutím i zabezpečení okapů a střech v zimním období. V tomto článku se dozvíte vše podstatné o jednotlivých typech topných kabelů, jejich správné instalaci a praktickém využití v domácnosti i průmyslu.
Co je topný kabel a jak funguje
Topný kabel je elektrický vodič, který při průchodu elektrického proudu generuje teplo. Toto teplo se přenáší do okolního prostředí a zajišťuje požadované vyhřívání. Princip fungování je založen na elektrickém odporu materiálu, kterým proud prochází.
Základní fyzikální princip je jednoduchý: elektrická energie se přeměňuje na tepelnou s téměř 100% účinností. Na rozdíl od jiných zdrojů tepla zde nedochází ke ztrátám spalováním ani přenosem na vzdálenost.
Typy topných kabelů
Odporové topné kabely
Odporové kabely jsou nejrozšířenějším typem pro podlahové vytápění. Vyrábějí se ve dvou variantách:
Jednožilové kabely obsahují jeden topný vodič. Instalace vyžaduje, aby oba konce kabelu byly připojeny k napájení, což znamená nutnost vést kabel zpět k výchozímu bodu.
Dvoužilové kabely mají pod pláštěm dva vodiče. Jeden konec se připojí k elektřině, druhý je zakončen spojkou propojující oba vodiče. Instalace je jednodušší, protože není nutné vracet kabel k místu připojení.
| Vlastnost | Jednožilový kabel | Dvoužilový kabel |
|---|---|---|
| Připojení | Z obou konců | Z jednoho konce |
| Složitost instalace | Vyšší | Nižší |
| Cena | Nižší | Vyšší |
| Vhodnost | Pravidelné plochy | Nepravidelné prostory |
Samoregulační topné kabely
Samoregulační kabely automaticky přizpůsobují svůj výkon okolní teplotě. Základem je polovodičová matice, která při poklesu teploty zvyšuje svůj odpor a generuje více tepla. Naopak při zahřátí výkon klesá.
Výhody samoregulačních kabelů:
– Automatická regulace bez termostatu
– Možnost libovolného zkrácení
– Kabely se mohou křížit bez rizika přehřátí
– Vyšší bezpečnost provozu
– Úspora energie až 50 % oproti odporovým kabelům
Nevýhody samoregulačních kabelů:
– Vyšší pořizovací cena
– Vysoký startovací proud (až 20 A)
– Kratší životnost oproti odporovým kabelům
– Nikdy se zcela nevypínají

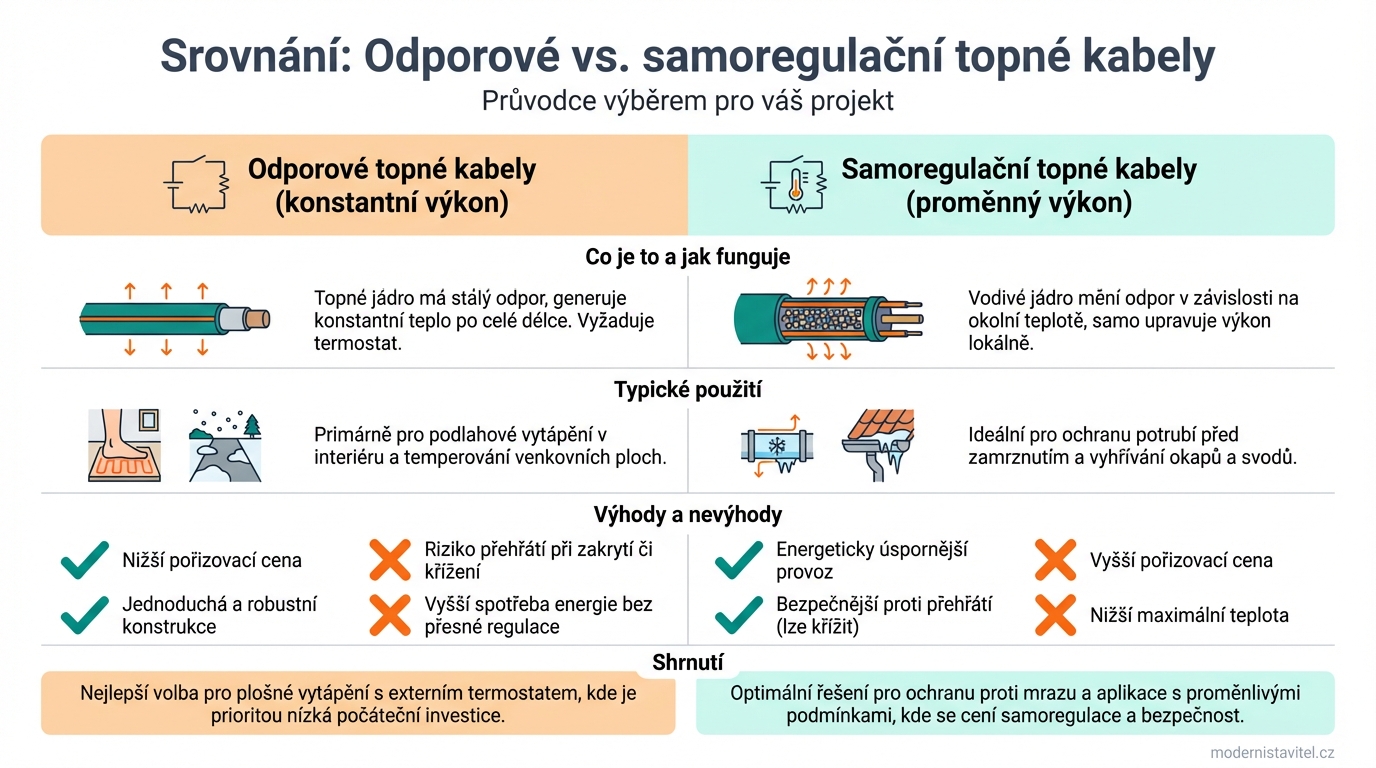

| Parametr | Odporový kabel | Samoregulační kabel |
|---|---|---|
| Regulace výkonu | Konstantní | Automatická |
| Pořizovací cena | Nižší | Vyšší |
| Životnost | 30-50 let | 15-25 let |
| Možnost zkrácení | Ne | Ano |
| Riziko přehřátí | Ano | Ne |
Použití topných kabelů
Podlahové vytápění
Pro podlahové vytápění se používají především odporové kabely. Instalují se do vrstvy betonu nebo anhydritu v tloušťce 3-8 cm. Doporučený instalovaný výkon závisí na typu místnosti:
| Typ místnosti | Doporučený výkon |
|---|---|
| Obývací pokoj, ložnice | 100 W/m² |
| Koupelna, WC | 160 W/m² |
| Chodba, předsíň | 120-150 W/m² |
| Kuchyň | 100-120 W/m² |
Ochrana potrubí před zamrznutím
Topné kabely chrání vodovodní a jiné potrubí v nevytápěných prostorech jako jsou sklepy, garáže nebo půdy. Kabel se přikládá podélně k potrubí, ideálně zespodu, a zajišťuje udržení teploty nad bodem mrazu.
Pro ochranu potrubí se nejčastěji používají samoregulační kabely s výkonem 10-15 W/m. Jejich výhodou je automatické přizpůsobení výkonu aktuálním podmínkám.
Ochrana okapů a střech
Zamrzající voda v okapech způsobuje vážné škody na střešní konstrukci. Opakované tání a zamrzání vede k prasklinám, zatékání a zkrácení životnosti okapového systému.
Doporučený výkon pro okapy:
– Standardní instalace: 30 W/m
– Vyšší nadmořské výšky: 60 W/m
– Teplé střechy (špatně izolované): vyšší výkon
Kabel se instaluje dvojitě do žlabu i svodu. Pro upevnění se používají speciální příchytky a ve svodech plastový řetěz.
venkovní plochy
Topné kabely temperují venkovní chodníky, schodiště a vjezdy. Zabraňují tvorbě náledí a zajišťují bezpečný pohyb v zimních měsících. Pro venkovní aplikace se doporučuje instalovaný výkon 250-350 W/m² v závislosti na klimatických podmínkách lokality.
Nejčastější venkovní aplikace zahrnují:
– Příjezdové cesty a rampy do garáží
– Vstupní schodiště a schody k domu
– Chodníky podél objektu
– Nástupní plochy u vchodů
Průmyslové aplikace
V průmyslu nacházejí topné kabely uplatnění při temperování nádrží, zásobníků a technologických potrubí. Udržují požadovanou teplotu kapalin a zabraňují jejich tuhnutí nebo krystalizaci. Používají se také v potravinářství pro udržení optimální teploty produktů během skladování a přepravy.

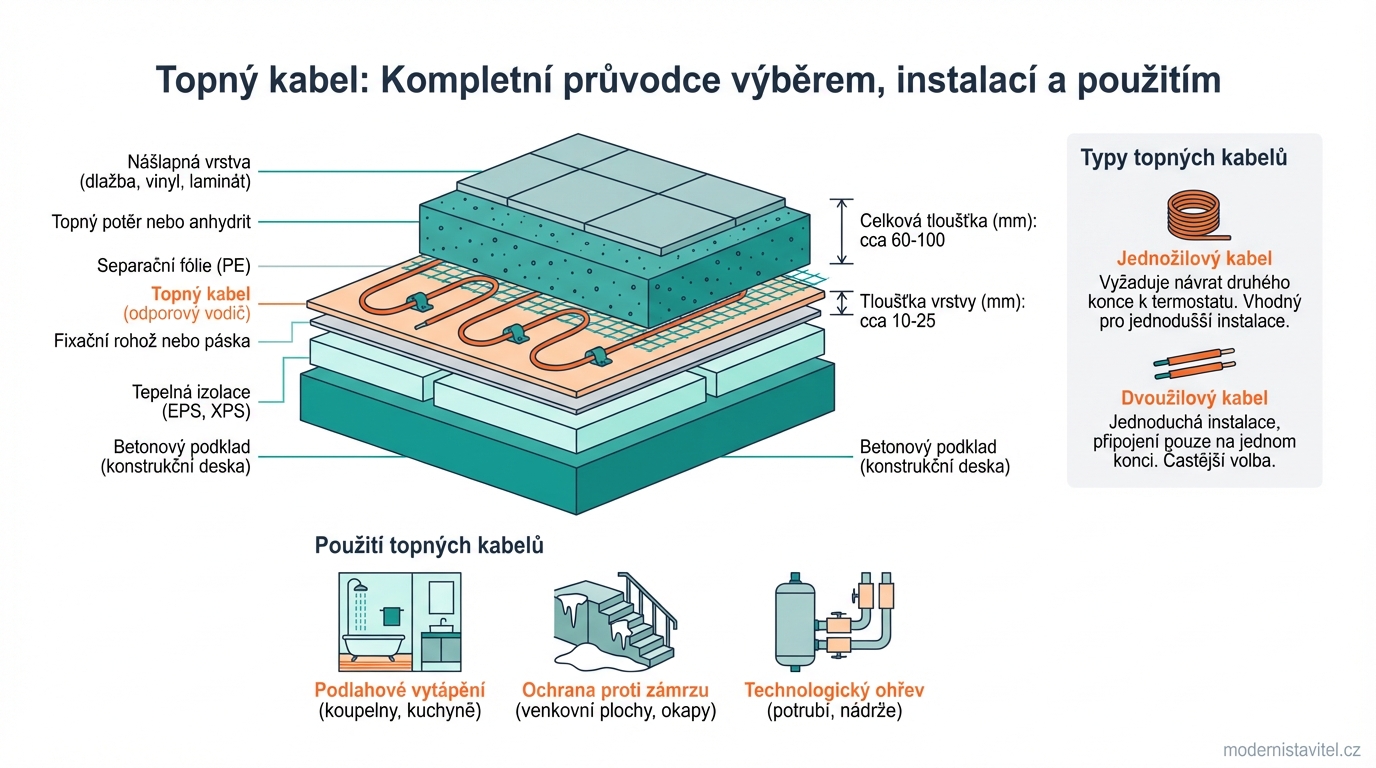

Instalace topného kabelu krok za krokem
Příprava podkladu
- Zajistěte rovný a čistý povrch
- Položte tepelnou izolaci (polystyren, minerální vlna)
- Umístěte reflexní fólii pro směrování tepla nahoru
- Připravte montážní pásku nebo rošt pro uchycení kabelu
Pokládka kabelu
- Rozviňte kabel a nechte ho aklimatizovat na pokojovou teplotu
- Dodržujte minimální rozteč 4 cm mezi jednotlivými smyčkami
- Kabely se nesmí dotýkat ani křížit (u odporových)
- Kabel nesmí procházet tepelnou izolací ani vzduchovou mezerou
- Respektujte dilatační spáry
Elektrické zapojení
Dle normy ČSN 33 2000-7-753 musí být elektrické podlahové vytápění vybaveno proudovým chráničem s vybavujícím proudem max. 30 mA. Pro vlhké prostory (koupelny) je nutné použít kabely s ochranným opletením.
Po instalaci změřte a zaznamenejte odporové hodnoty kabelu. Každý topný okruh musí mít samostatný jistič.
Zalití a dokončení
- Zkontrolujte těsnost a správnost instalace
- Zalijte betonem nebo anhydritem
- Po zatvrdnutí proveďte kontrolní měření
- Systém poprvé spusťte až po úplném vyschnutí (min. 28 dní u betonu)
Výběr správného topného kabelu
Při výběru topného kabelu je třeba zohlednit několik faktorů:
Účel použití: Pro podlahové vytápění volte odporové kabely s odpovídajícím výkonem. Pro ochranu potrubí a okapů jsou vhodnější samoregulační kabely.
Výkon na metr: Kabely se vyrábějí s různým výkonem, typicky 10, 15, 17 nebo 20 W/m. Výběr závisí na požadovaném plošném příkonu a rozteči instalace. Například pro dosažení 150 W/m² můžete použít kabel 10 W/m s roztečí 6,7 cm nebo kabel 15 W/m s roztečí 10 cm.
Délka kabelu: U odporových kabelů je délka pevně daná a nelze ji měnit. Před nákupem proto přesně spočítejte potřebnou délku podle vytápěné plochy a zvolené rozteče.
Kvalita a certifikace: Vybírejte kabely s certifikací CE a splňující příslušné normy. Kvalitní kabely mají dvojitou izolaci a ochranné opletení.
Spotřeba a provozní náklady
Elektrické vytápění má 100% účinnost přeměny energie na teplo. Roční spotřeba závisí na:
- Tepelné ztrátě objektu
- Kvalitě izolace
- Nastavení regulace
- Klimatických podmínkách
Zjednodušený výpočet: 1 kW tepelné ztráty odpovídá přibližně roční spotřebě 1000 kWh na vytápění. Moderní zateplený dům s tepelnou ztrátou 5 kW spotřebuje ročně asi 5000 kWh na vytápění.
Orientační příklad: Rodinný dům 140 m² s tepelnou ztrátou 6,5 kW a topnými kabely o výkonu 11,6 kW má průměrné měsíční náklady na vytápění a provoz domácnosti 2200-2500 Kč (včetně ohřevu vody a spotřebičů).
Pořizovací náklady
| Položka | Orientační cena |
|---|---|
| Topný kabel odporový | 150-300 Kč/m |
| Topný kabel samoregulační | 300-600 Kč/m |
| Termostat programovatelný | 1500-5000 Kč |
| Podlahové čidlo | 200-500 Kč |
| Kompletní systém pro RD | 80 000-120 000 Kč |
Pořizovací cena topného systému s kabely a programovatelnou regulací se pohybuje kolem 100 000 Kč pro běžný rodinný dům. Ve srovnání s teplovodním podlahovým vytápěním jsou počáteční náklady nižší, ale provozní náklady mohou být vyšší v závislosti na ceně elektřiny a izolaci objektu.
Regulace a řízení
Správná regulace je klíčová pro ekonomický provoz. Používají se:
- Programovatelné termostaty umožňující nastavení teplotního režimu podle denní doby
- Prostorová čidla měřící teplotu vzduchu v místnosti
- Podlahová čidla hlídající teplotu samotné podlahy
- Kombinovaná regulace využívající oba typy čidel
Pro ochranu okapů se používají regulátory s teplotním a vlhkostním čidlem, které aktivují topení pouze při reálném riziku zamrznutí.
Životnost a údržba
Při správném návrhu a instalaci je životnost topných kabelů 30-50 let. Systém nevyžaduje prakticky žádnou údržbu. Důležité je:
- Nepoškodit kabel při stavebních úpravách
- Nepoužívat koberec nebo nábytek bez nožiček nad topnými kabely
- Pravidelně kontrolovat funkčnost regulace
Často kladené otázky (FAQ)
Jaký je rozdíl mezi odporovým a samoregulačním kabelem?
Odporový kabel topí konstantním výkonem a vyžaduje externí regulaci. Samoregulační kabel automaticky přizpůsobuje výkon okolní teplotě, ale má vyšší pořizovací cenu a kratší životnost.
Lze topný kabel zkrátit?
Odporové kabely zkracovat nelze, změnila by se jejich charakteristika a hrozí přehřátí. Samoregulační kabely lze zkracovat libovolně.
Je elektrické podlahové vytápění drahé na provoz?
U moderních zateplených domů s malou tepelnou ztrátou je elektrické vytápění konkurenceschopné. Výhodou jsou nízké pořizovací náklady a nulová údržba.
Mohu instalovat topný kabel svépomocí?
Pokládku kabelu lze provést svépomocí, ale elektrické zapojení musí provést osoba s elektrotechnickou kvalifikací.
Jak hluboko se kabel instaluje?
Pro podlahové vytápění se kabel zalévá do vrstvy 3-8 cm betonu nebo anhydritu. Čím silnější vrstva, tím větší akumulace tepla.
Lze topné kabely použít pod všechny podlahové krytiny?
Ano, ale je nutné respektovat maximální povolenou teplotu pro danou krytinu. U dřevěných podlah obvykle 27°C, u dlažby až 33°C.
Kolik stojí provoz topných kabelů v okapech?
Záleží na klimatických podmínkách a délce zimy. Při použití chytré regulace s teplotním a vlhkostním čidlem se roční náklady pohybují v řádu stovek korun, protože systém běží pouze při reálném riziku zamrznutí.
Jak poznám poruchu topného kabelu?
Nejčastějším příznakem je nerovnoměrné vyhřívání nebo úplné selhání topení v části plochy. Poruchu lze diagnostikovat měřením odporu kabelu a porovnáním s hodnotami naměřenými při instalaci.
Lze opravit poškozený topný kabel?
Záleží na typu a rozsahu poškození. Menší poruchy lze opravit speciálními spojkami, ale často je nutné poškozenou sekci nahradit. U kabelů zalitých v betonu je oprava obtížná a nákladná.
Nejčastější chyby při instalaci
Vyvarujte se těchto častých chyb:
- Nedodržení minimální rozteče – kabely příliš blízko u sebe se mohou přehřát
- Křížení kabelů – u odporových kabelů vede k lokálnímu přehřátí
- Instalace pod nábytek – teplo nemá kam unikat a hrozí poškození
- Chybějící tepelná izolace – značná část tepla uniká do podloží
- Předčasné spuštění – beton musí nejprve řádně vyschnout
- Poškození kabelu při zalévání – je nutné postupovat opatrně
Související články
Témata, která vás mohou zajímat:
Shrnutí
Topné kabely jsou spolehlivým řešením pro vytápění i ochranu před mrazem. Pro podlahové vytápění volte odporové kabely s životností až 50 let. Pro ochranu potrubí a okapů jsou vhodnější samoregulační kabely s automatickou regulací výkonu. Klíčem k ekonomickému provozu je kvalitní izolace objektu a chytrá regulace.
